La guida dell'ingegnere al foglio di alluminio per l'avvolgimento di trasformatori
Per decenni il filo di rame è stato il conduttore primario negli avvolgimenti dei trasformatori. La sua conduttività superiore lo ha reso la scelta più ovvia. Tuttavia, è in corso una rivoluzione silenziosa, alimentata dai progressi nella scienza dei materiali e nella produzione. Oggi, il foglio di alluminio di alta-qualità per l'avvolgimento dei trasformatori è più di una semplice opzione a basso-costo; per molte applicazioni, è una soluzione tecnologicamente superiore che aumenta le prestazioni, la gestione termica e l'efficienza produttiva.

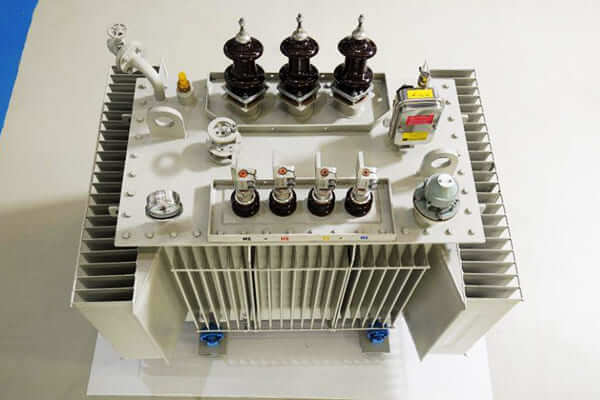

Foglio di alluminio per avvolgimento del trasformatore
Il cuore tecnico: specifiche che definiscono le prestazioni
| Specifica | Requisito | Significato ingegneristico |
| Lega di alluminio | 1060 / 1350 | Lega 1060(≥99,6% Al) offre un'eccellente formabilità.Lega 1350(≥99,5% Al) è specificamente progettato per la conduttività elettrica. |
| Temperare | Ricotto (O Temper) | La tempra "O" completamente morbida fornisce la massima duttilità, garantendo che il foglio possa essere avvolto saldamente senza rompersi o indurirsi. |
| Conduttività | ≥ 61% IACS (standard internazionale del rame ricotto) | Sebbene inferiore a quella del rame in termini di volume, questa elevata conduttività per peso unitario e costo è il principale motore economico e prestazionale. |
| Spessore | 0,2 mm – 3,0 mm | Lo spessore è progettato in base alla capacità di trasporto di corrente-richiesta per l'avvolgimento a bassa-tensione. |
| Tolleranza sullo spessore | ±0,005 mm | La stretta tolleranza non è-negoziabile. Garantisce una distribuzione uniforme della corrente e previene la formazione di punti caldi all'interno dell'avvolgimento. |
| Sbavatura del bordo | < 0.02mm | Questo è il parametro di qualità più critico.Una bava tagliente può tagliare l'isolamento interstrato, provocando un cortocircuito catastrofico. |
Infine, questi standard sono correlati. La capacità di un fornitore di fornire una lega di elevata-purezza con uno stato d'animo perfettamente morbido e, soprattutto, un bordo liscio e privo di bave-distingue l'alluminio economico dalla vera lamina di grado-per trasformatori.
Vantaggi ingegneristici: perché il foglio è migliore del filo metallico
Il passaggio al foglio di alluminio è motivato da miglioramenti prestazionali evidenti e verificabili che hanno un'influenza diretta sull'affidabilità e sulla durata di un trasformatore.
1. Resistenza al corto-circuito superiore.
Un avvolgimento di lamina distribuisce la corrente elettrica su tutta la larghezza del foglio di lamina.
Ciò elimina la sollecitazione assiale tra le spire, che rappresenta una delle principali modalità di guasto nei trasformatori a filo-avvolto a seguito di un evento di corto-circuito.
Di conseguenza, l'avvolgimento agisce come un'unità unica e solida, mostrando una resistenza meccanica straordinaria.
2. Prestazioni termiche ottimizzate
Un avvolgimento in lamina fornisce una superficie molto più grande per la dissipazione del calore rispetto a un filo circolare.
Inoltre la distribuzione del calore sull'ampia lamina è molto più uniforme.
Ciò previene i dannosi "punti caldi" che possono formarsi negli avvolgimenti dei cavi, con conseguente raffreddamento del trasformatore e maggiore durata del sistema di isolamento.
Questa migliore gestione del calore può consentire un design del trasformatore più compatto ed efficiente.
3. Caratteristiche elettriche migliorate.
Il "fattore di riempimento"-la percentuale della finestra di avvolgimento occupata dal conduttore-è notevolmente migliorato.
Un foglio avvolto strettamente può raggiungere un fattore di riempimento superiore al 95%, ma gli avvolgimenti del filo faticano ad avvicinarsi al 70% a causa degli spazi d'aria tra i fili tondi.
Ciò si traduce in un avvolgimento più compatto con una distribuzione lineare della tensione quasi-perfetta, che riduce lo stress elettrico sull'isolamento.
4. Produzione semplificata e automatizzata
Avvolgere una lamina larga e piatta è una procedura molto più semplice e coerente da automatizzare rispetto all'avvolgimento di un filo tondo.
Ciò si traduce in tempi di produzione più rapidi, costi di manodopera inferiori e, soprattutto, un prodotto finito più coerente e affidabile.
Foglio di alluminio e filo di rame: un confronto-basato sui dati
Mentre la tradizione favorisce il rame, i dati mostrano una realtà più sfumata in cui il foglio di alluminio presenta vantaggi sostanziali, in particolare in termini di peso ed efficienza dei costi.
| Parametro | Avvolgimento del foglio di alluminio | Avvolgimento di filo di rame | Approfondimento per l'utente |
| Peso | ~50% più leggeroper conduttività equivalente | Pesante | Riduce i requisiti di supporto strutturale, i costi di spedizione e la complessità di installazione. |
| Costo del materiale | Significativamente più basso e più stabile | Alto e volatile | Fornisce un vantaggio di costo importante e prevedibile nel prezzo finale del trasformatore. |
| Conduttività (per volume) | ~61% del Rame | 100% IACS | Il rame è un conduttore più efficiente in uno spazio ristretto. |
| Conduttività (per peso) | ~200% di Rame | 100% | A parità di peso l’alluminio conduce il doppio dell’elettricità. Questa è una metrica chiave delle prestazioni. |
| Dissipazione termica | Eccellentegrazie all'ampia superficie | Buono, ma soggetto a macchie | Porta a un trasformatore più affidabile e-più duraturo. |
| Resistenza al corto-circuito | Superiore; resiste eccezionalmente bene alle forze assiali | Buono, ma vulnerabile allo stress assiale tra le curve | Un vantaggio fondamentale in termini di affidabilità, soprattutto per i trasformatori in ambienti di rete esigenti. |
In sostanza, il rame ha più conduttività per volume, ma il foglio di alluminio supera il rame in termini di conduttività per costo e peso, nonché di qualità meccaniche e termiche.
Il fattore decisivo: la scelta del GNEE
I vantaggi teorici del foglio di alluminio si realizzano solo se il materiale è impeccabile. Ciò conferisce un valore elevato al fornitore. Un fornitore di livello 1 è più di un semplice venditore; sono un collaboratore nella produzione di precisione.
I principali fornitori globali, come GNEE Aluminium, dimostrano il loro impegno per la qualità. Con sede in Cina, hanno effettuato investimenti significativi nelle tecnologie specifiche necessarie per la produzione di fogli di qualità per trasformatori-. Il loro vantaggio deriva da alcune aree cruciali:
Tecnologia di taglio di precisione: utilizzano moderne macchine da taglio con lame rotanti ultra-dure per creare bave sui bordi inferiori a 0,02 mm, il che è fondamentale per le applicazioni ad alta-tensione.
Controllo di qualità: la loro tecnica comprende rigorosi controlli di qualità, come test a correnti parassite per la conduttività e micrometri laser per la verifica continua dello spessore, per garantire che ciascuna bobina soddisfi i rigorosi requisiti internazionali.
Purezza della lega: gestendo l'intera catena di fornitura dalla fusione della billetta in poi, garantiscono l'uso di leghe 1060 e 1350 ad alta-purezza prive di impurità che potrebbero compromettere le prestazioni elettriche.
La collaborazione con un fornitore come GNEE Aluminium riduce il rischio principale di avvolgimento del foglio-di guasto dell'isolamento dovuto alla scarsa qualità dei bordi-e garantisce che il prodotto finale mantenga la promessa di affidabilità e prestazioni.
